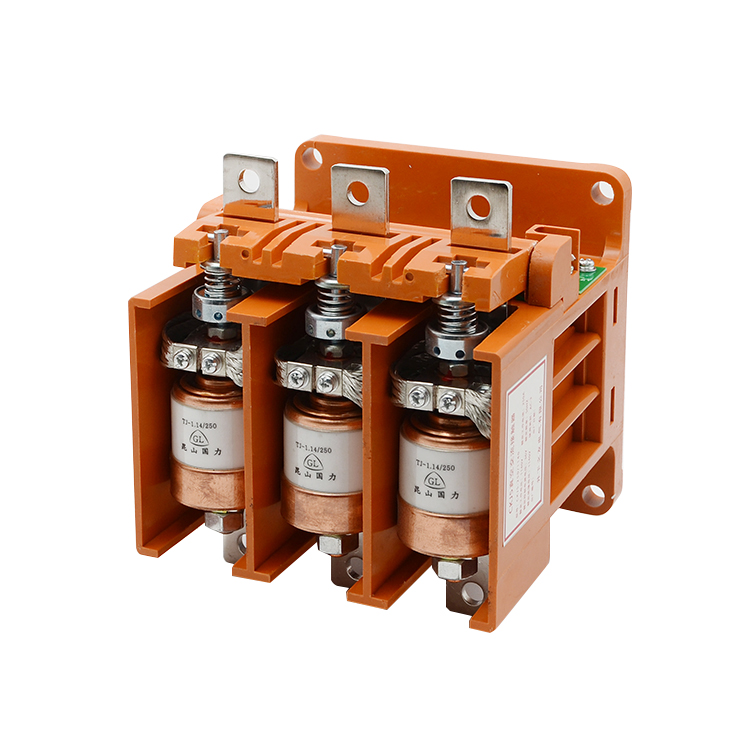

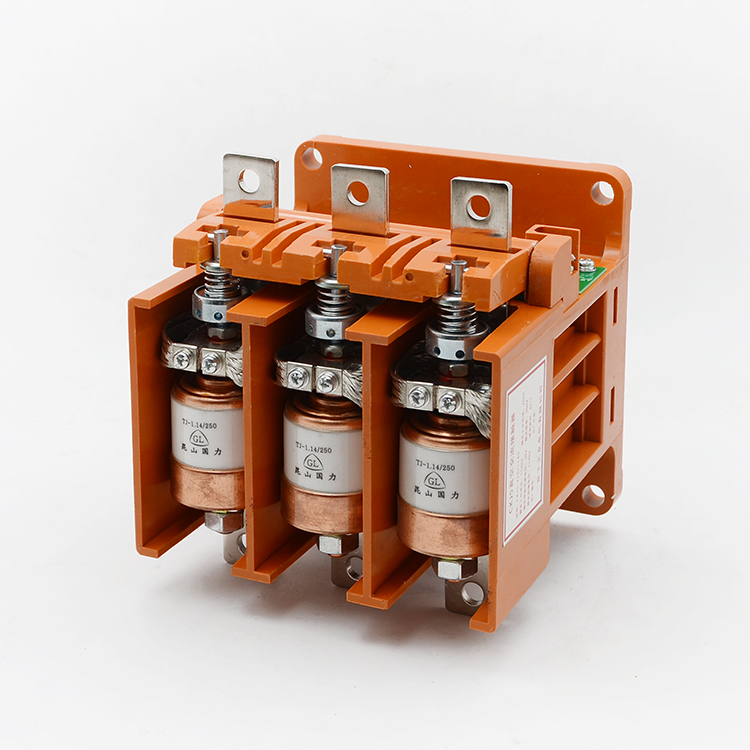

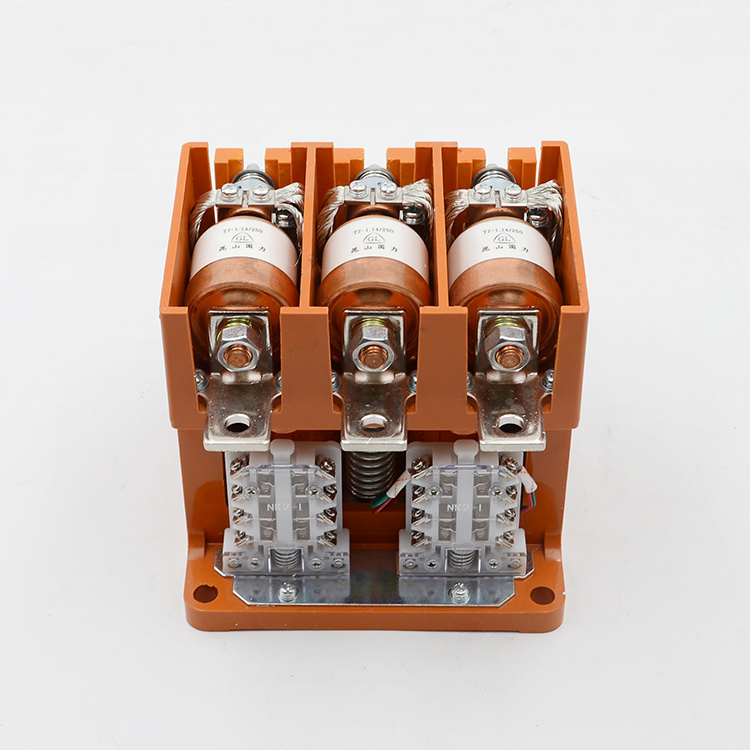

品牌真空接触器矿用防爆CKJ5-250A高压真空交流接触器CKJ5

产品编号
产品型号 CKJ5-250A
现有库存 1000

产品图片仅供参考,以实物为准。

商品详情

 CKJ5-250交流真空接触器 矿用接触器线圈 220V 使用与维护

  1. 接触器主回路及控制回路的工作电压、电流应符合规

  定,以免造成损坏;

  2.对新更换的真空开关管,可用真空度测试仪测真空

  度,应在1.33×10-2 Pa以上,也可用工频耐压法检查,触头在额定开距时应能耐受10kV以上的电压;

  3.对使用中的接触器,其真空度应每隔半年检查一次

  (工频耐压法),工频耐压应大于6kV,否则应更换。平时建议用5kV或2.5kV摇表检查,当开关管绝缘电阻小于100兆欧时,应加强监视,小于20兆欧时应立即更换新管。但应区分

  潮湿和其他意外引起的绝缘电阻下降,以免误判;

  4.凡属下列情况之一的,均应对接触器作全面的检查和调整。

  4.1每年一次的例行检查和清洁工作;

  4.2动作10万次后;

  4.3真空开关管损坏时。

  5.检查辅助触头是否接触良好。若接触不良应予以维修或更换。

  CKJ5-250交流真空接触器 矿用接触器线圈 220V 保管与运输

  接触器应存放在空气流通,相对湿度不大于90

  ,室

  温处于-25

  +40间的环境中;

  对长期不用的接触器,必须定期检查(半年不得少于

  一次);

  3. 对在运行中的接触器,应有专人负责检查,并做详细记录;

  4.运输时不允许有剧烈的振动和冲击,并避免雨雪侵

  袭。

  CKJ5-250交流真空接触器 矿用接触器线圈 220V 定货须知

  定货时应说明以下内容:

  接触器名称、型号、数量;

  接触器的额定电压和额定电流;

  接触器的额定控制电源电压(线圈电压)。

  备用真空开关管数量。

  本系列真空接触器(以下简称:接触器)适用于交流50Hz或60Hz、主回路额定电压1140kV、额定电流630A以下的电力网中,接通与分断及频繁启动和控制交流电动机用,并适宜与各种保护装置组成磁力启动器和防爆磁力启动器。

  一 用环境条件

  周围空气温度不高于+40,不低于-25;

  海拔不超过2000米;

  空气相对湿度在湿月的月平均相对湿度为

  90

  ,月平均温度为25,并考虑到因温度变化发生在产品表面的凝露;

  无明显冲击和振动的场合;

  在无危险的介质中,且介质中无足以腐蚀金属和

  绝缘体的气体和尘埃(包括导电尘埃);

  无雨雪侵袭的场合。

  CKJ5-250交流真空接触器 矿用接触器线圈 220V 主要技术参数:

  主要技术特性:见表1;

  主回路极数:三极;

  CKJ5-250交流真空接触器 矿用接触器线圈 220V 控制电源为交流:36V、220V、380V、交流50Hz/60Hz

  可按用户需要供货;

  控制回路方式:直流电磁系统,交流控制电源通过整流桥给供线圈工作(见图1);

  供用户使用的辅助电路触头:

  80A为二常开、二常闭,125A、160A为二常开、一常闭,

  250A、400A为四常开、三常闭,630A为三常开、二常闭;

  6. 辅助触点的约定发热电流为5A;

  7.真空开关管外壳为陶瓷、金属结构;

  额定工作制:间断长期工作制,反复短时工作制(额

  定通电持续率为40
