矿用隔爆型低压电缆接线盒BHD2-100/660(380)-4T

产品编号
产品型号 BHD2-100/660(380)-4T
现有库存 1000

产品图片仅供参考,以实物为准。

商品详情

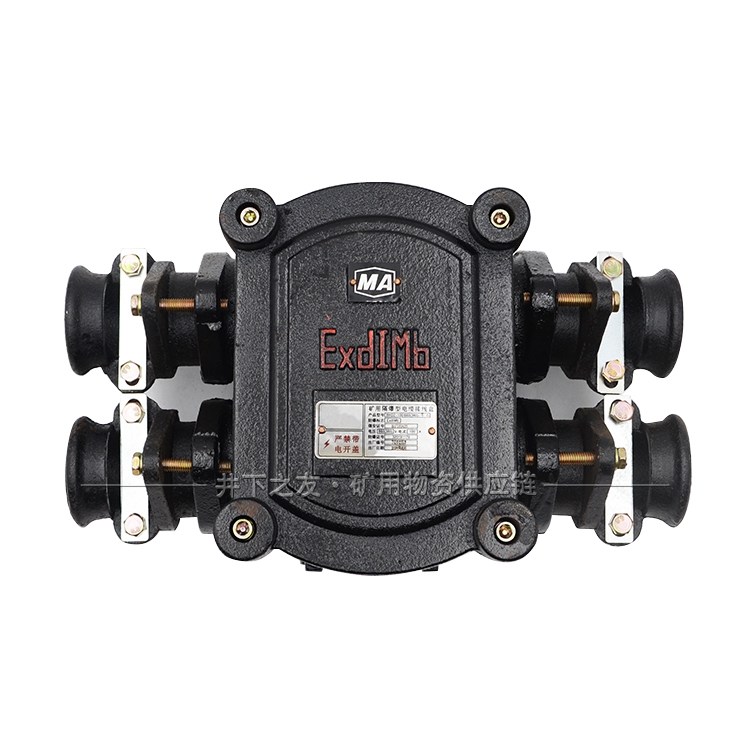

BHD2-100/660(380)-4T 矿用隔爆型低压电缆接线盒

一、用途

本接线盒适用于爆炸性气体(甲烷)和煤尘混合物的矿井中,供煤矿井下电压至10干伏,电流至400安培,系统额定开断电流至12.5KV的供电系统中,连接两段矿用橡套软电缆之用。


二、结构简介

接线盒的隔爆外壳为钢板结构,盖采用螺栓连接型式,两侧为电源引线端,并设有控制线引入装置。壳体内设有三个主接线端子,基座为高压电瓷,并设有一个辅助接线端子。两端分别设有支撑与固定应力锥的托板。


三、技术数据

主要技术指标 主接线端子 辅助接线端子

额定电压660(380)

工作电压(KV)11.5 0.133

额定电流(A)100

热稳定电流(KA)12.5(2S)

动稳定电流(KA)31.5(峰值)

四、使用

1、接线盒拆箱后,应检查有无损坏现象,零件有无缺失。

2、接线盒应垂直悬挂在巷道的上部或固定在专用支架上。

3、两侧引入端的电缆要有适量的驰度,不得使电缆头承力。

4、电缆两侧进入箱体后,需用托板将其端部的应力锥固定。

5、电缆两端裸露30mm芯线用特制压紧螺母将其与接线端子压紧(用专用扳手操作),保证可靠接触,不允许芯线松散。

6、接线盒各部紧固螺栓必须齐全,定期由专人检查,如有问题必须及时处理。

7、接线盒的检修和迁移都不得在带电情况下进行,必须在断电源后,按《煤矿保安规程》要求,用可靠手段放电后,才可打开盖子。

8、接线盒在使用时必须可靠接地。

9、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆,按高压电缆的终端制作工艺处理好电缆终端。

10、在没有控制线引入时,将两端的监视屏蔽线分别编在一起,通过辅助端子联接起来。分别将两端的接地线编在一起,接到各自的内接地装置上。


五、贮存与运输

1、接线盒应经过检查和实验合格后,方可包装运输。

2、运输过程中应防止撞击、淋雨,到达目的地应有遮蔽的干燥场所进行开箱及保管,开箱时应小心以免碰坏,根据装箱单检查附件、备件是否完整。拆开检查应注意保护隔爆面。检查完毕后照旧装好。隔爆面应涂防锈油脂。如长期不用,每六个月检查一次


更多型号技术参数

型号规格

额定电流

额定电压

防腐等级

防护等级

防爆标志

通用电缆直径

BHD2-100/660(380)-2G

≤100

≤660

WF1

IP65

ExdIMb

Φ20-42mm

BHD2-100/660(380)-3G

≤100

≤660

WF1

IP65

ExdIMb

Φ20-42mm

BHD2-100/660(380)-4G

≤100

≤660

WF1

IP65

ExdIMb

Φ20-42mm

BHD2-200/1140(660)-2G

≤200

≤1140

WF1

IP65

ExdIMb

Φ30-65mm

BHD2-200/1140(660)-3G

≤200

≤1140

WF1

IP65

ExdIMb

Φ30-65mm

BHD2-200/1140(660)-4G

≤200

≤1140

WF1

IP65

ExdIMb

Φ30-65mm

BHD2-400/1140(660)-4G

≤400

≤1140

WF1

IP65

ExdIMb

Φ40-85mm

BHD2-400/1140(660)-4G

≤400

≤1140

WF1

IP65

ExdIMb

Φ40-85mm

BHD2-400/1140(660)-4G

≤400

≤1140

WF1

IP65

ExdIMb

Φ40-85mm
